Les 30	SmartArt (4)

Hiërarchie-stijl
In de vorige lessen hadden we reeds gezien hoe je een vorm toevoegt aan een SmartArt-afbeelding.
Wanneer je hebt gekozen voor de stijl "Hiërarchie" is dit wel een beetje anders.

Een voorbeeld:
In onderstaande afbeelding wil ik een "Ploegbaas" toevoegen op dezelfde rangorde dan de eerste ploegbaas, en deze ook voorzien van twee werknemers.
Werknemer 1 van Ploegbaas 1, wil ik dan weer de verantwoordelijkheid geven over een leercontract.

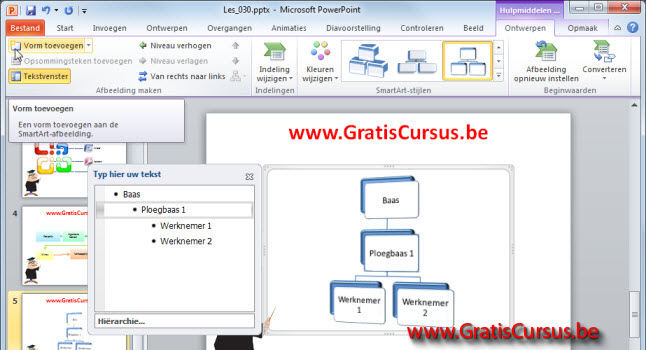

Hoe ga ik hiervoor te werk? Selecteer eerst de vorm "Ploegbaas 1".

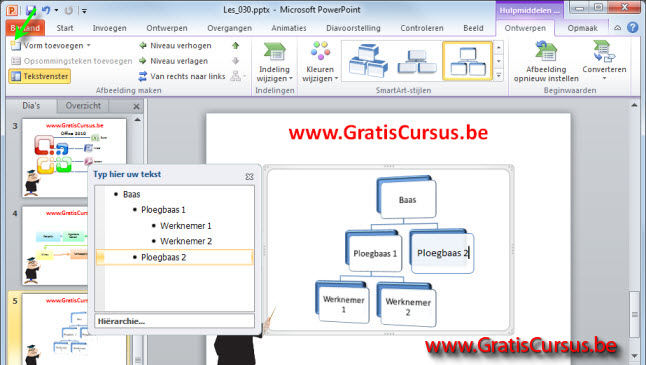

Klik het linkse gedeelte van de knop "Vorm toevoegen".

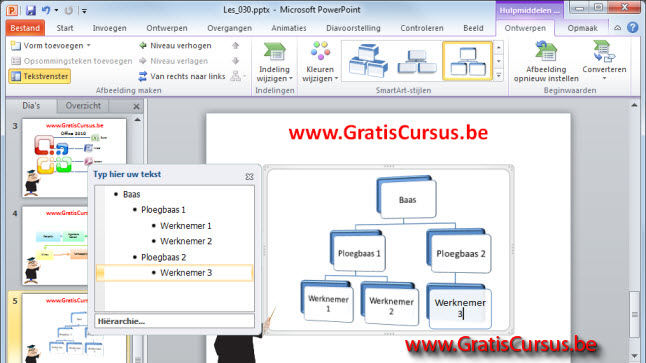

Dat was makkelijk. Nu geef ik deze nieuwe ploegbaas ook de verantwoordelijkheid over twee werknemers. Met de vorm "Ploegbaas 2" geselecteerd klik ik het onderste deel van de knop "Vorm toevoegen". Uit het drop-downmenu kies ik "Vorm eronder invoegen". Dit plaatst een vorm onder Ploegbaas 2. Ik geef de vorm een naam, dus typ ik "Werknemer 3".



Nu moet je nog een tweede werknemer toevoegen aan "Ploegbaas 2". Hiervoor selecteer ik terug "Ploegbaas 2", klik nogmaals het onderste deel van de knop "Vorm toevoegen", en kies "Vorm eronder toevoegen".


Meer dan waarschijnlijk zullen de vormen niet op juist dezelfde plaats gepositioneerd zijn dan in onderstaande afbeelding. Indien dit het geval is beweeg je de muisaanwijzer over een vorm, wanneer deze wijzigt in een vierdelig pijltje, klik en sleep je deze naar de juiste positie.

En als laatste voeg ik nog een leercontract toe waar "Werknemer 1" van "Ploegbaas 1" de verantwoordelijkheid over draagt.
Ik selecteer hiervoor eerst de vorm "Werknemer 1", en klik het achterste gedeelte van de knop "Vorm invoegen". En kies "Vorm eronder invoegen".
Dit voegt een vorm in onder het niveau van "Werknemer 1"
Geef de vorm een naam, "Leercontract 1".
En plaats deze in een wat meer duidelijke positie.
Et voilà:


>
